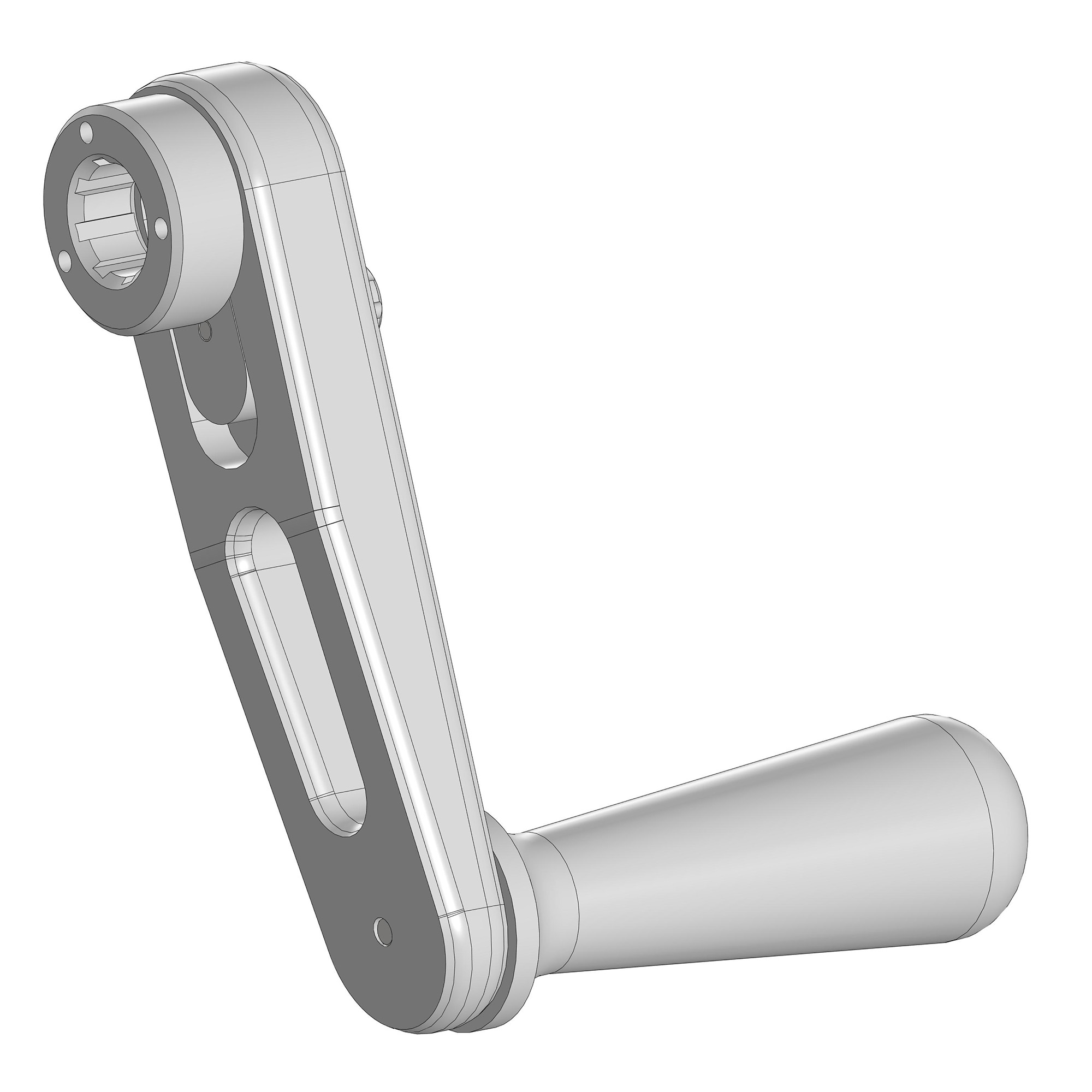

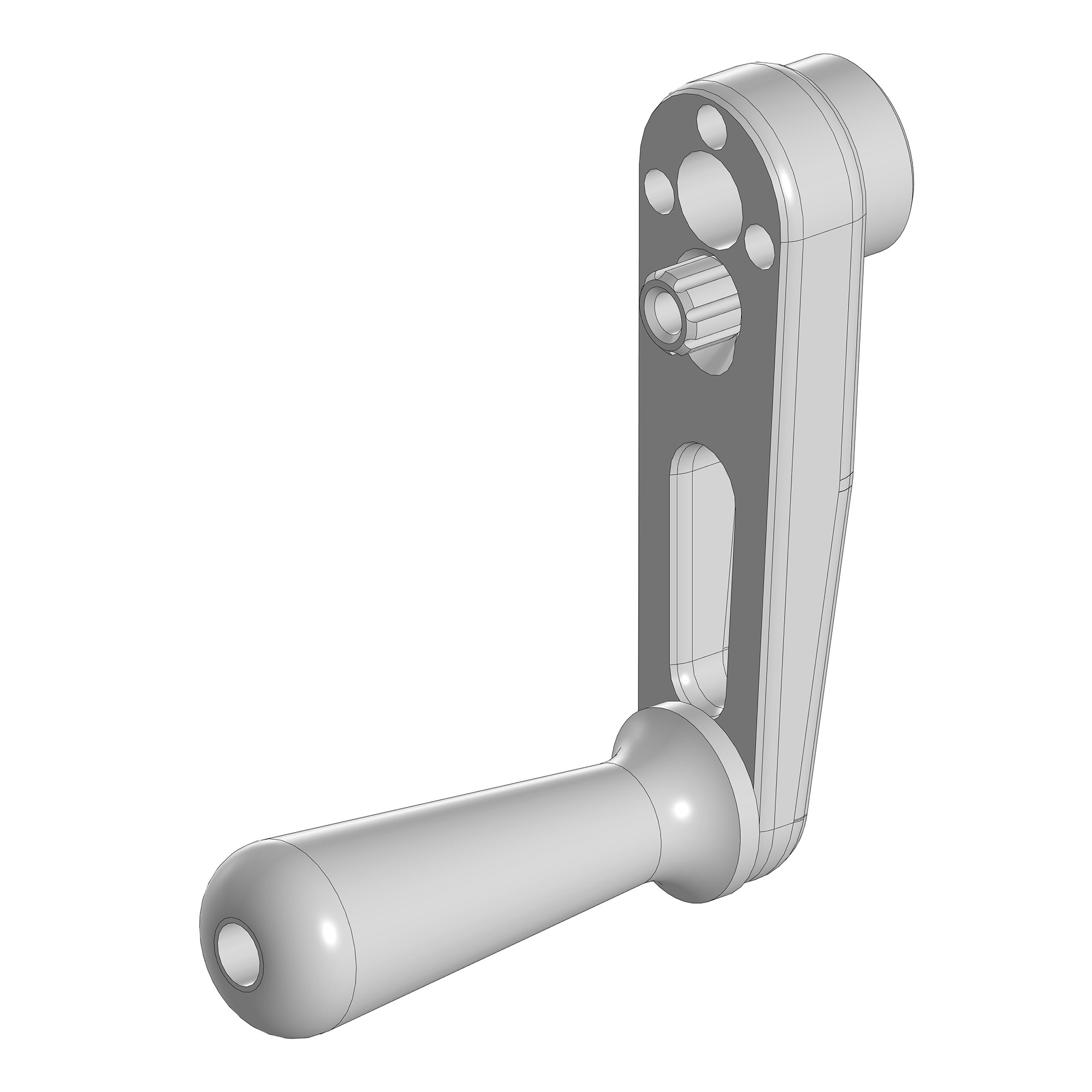

Коммерческая 3D-модель ручки для вырубной машинки от "Рукоделие" представляет собой сборную конструкцию из пяти деталей:
- Втулка
- Рычаг
- Ручка
- Стопор
- Барашек
Сборка: в паз рычага вложить стопор, затем со стороны паза рычага на три винта М3х8 (потайная головка) прикрутить втулку. Вставить в ручку винт М4х40 и вкрутить его в отверстие рычага. В барашек установить и вклеить винт М3х12 с потайной головкой. Вкрутить барашек с винтом в стопор при помощи отвертки в первый раз, в дальнейшем, когда резьба в стопоре будет нарезана винтом, отвертка не понадобится и барашек можно будет крутить вручную, фиксируя стопор. Собранную ручку установить втулкой на вал машинки, следя за совмещением шлицев втулки и вала, затем поднять стопор и зафиксировать его затягиванием барашка.

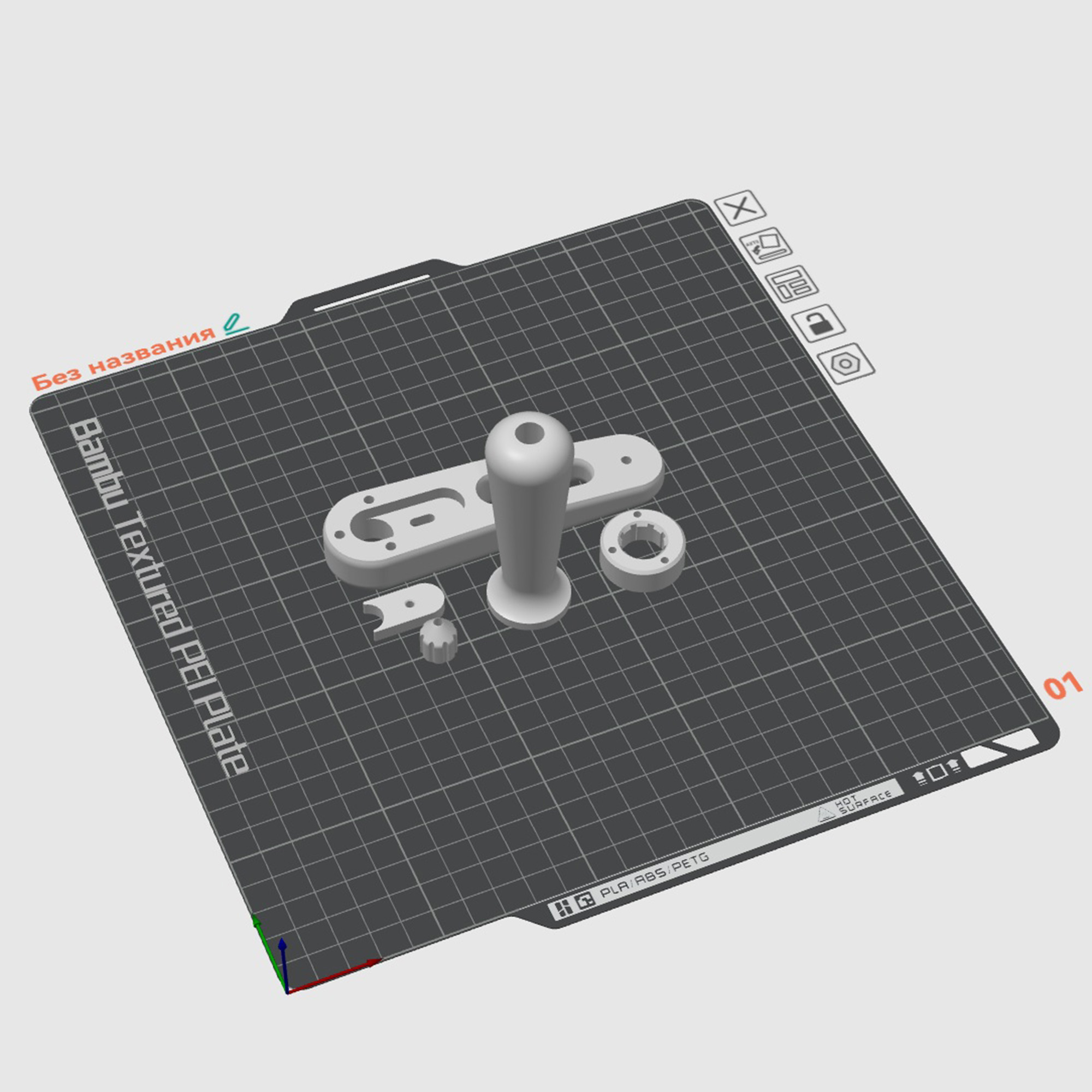

Файл для скачивания - архив содержащий в себе stl-модели всех необходимых деталей. Расположение деталей на столе показано в изображении к товару. Печать тестировалась на принтере Bambu Lab A1 пластиком ESun PLA+ White
